在測試與測量技術中，“同步”指進程在時間上的對齊。當兩臺測量設備同步運行時，它們的時鐘保持完全一致——沒有時鐘滯后或超前。但為何同步如此重要？實踐中又如何實現？
缺乏同步的后果
假設您的時鐘慢了10分鐘卻渾然不知，會導致什么后果？可能錯過火車或上班遲到。這些問題源于時鐘未與準確參考源同步。若時鐘與火車或工作場所的時鐘同步，就不會有此困擾。此外，日常時鐘本身存在誤差，會隨時間推移產生漂移。因此需不斷根據世界時間調整，避免偏差過大。為此，現代時鐘通常定期與更精確的時鐘（如原子鐘）同步。
測量技術同理。若測量設備未同步，可能引發嚴重問題：
- 不同設備記錄的數據無法對齊甚至漂移；
- 各設備測量啟動時間不一致，可能因事件過早發生而遺漏關鍵信息；
- 許多分析方法（如快速傅里葉變換FFT）依賴精確時間測量。若因未同步導致時間不準確，分析結果將失真。
如何實現同步
一種直觀且簡單的同步方法是通過觸發信號。觸發信號可由外部源（如原子鐘）定期發送，各設備接收此信號后可避免時鐘漂移（因其固有誤差）。
通過時鐘觸發信號同步
但此方法的缺陷顯而易見：無法實現絕對時間標定（如世界協調時UTC），因?yàn)闊o法確定觸發信號到達各設備的傳播時間。例如，某設備距觸發源遠100米，信號到達時間便更長。
為此，精確時間協議（PTP）應運而生。該協議中，高精度的主時鐘（Grandmaster Clock）定期發送觸發信號，其他設備響應并向主時鐘回傳自身時間信號。通過雙向通信可計算信號傳播時間并進行補償，硬件精度成為唯一誤差源。硬件越精準，時間同步越精確。
若需長距離或復雜地形下的同步，GNSS（全球?qū)Ш叫l(wèi)星系統，如GPS）是理想替代方案。更多細節可參閱我們關于衛星導航的博客文章。
除PTP與GNSS外，還有其他同步技術各具優劣，例如IRIG（靶場儀器組）時間碼和PPS（秒脈沖）信號。
現代測量技術的可能性
DEWETRON專注于高精度測試測量技術的研發與制造。我們的設備支持多種同步方案，包括PTP、PPS、IRIG、TRION同步總線、多種IRIG時間碼及GNSS選項。表1概述了DEWETRON主要同步方案的關鍵信息，更多細節可參閱《同步白皮書》。

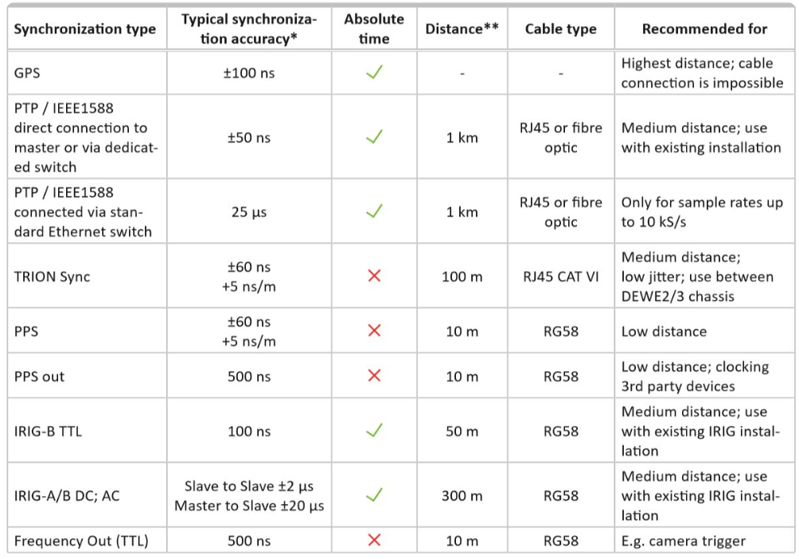

Tab. 1: Overview of DEWETRON’s synchronization options
DEWETRON測量系統采用模塊化高靈活設計。例如，使用TRION-VGPS-V3或TRION-TIMING-V3模塊可輕松集成GPS同步。此外，豐富模塊與選件可滿足多樣化需求。配套的OXYGEN軟件專為數據處理與評估優化。
