德維創(chuàng)功率分析儀DEWE3-PA8更換電壓電流輸入SUB子模塊說明

必須采取適當?shù)腅SD預防措施，以避免任何單元損壞

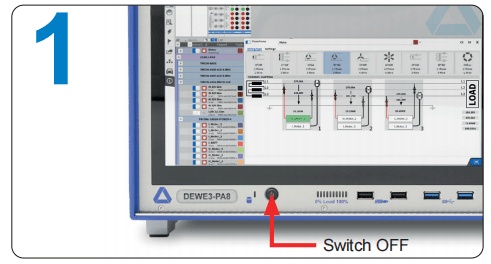

1、關閉功率分析儀DEWE3-PA8主機并拔下所有連接的電纜，包括TRION?系列模塊上的傳感器。

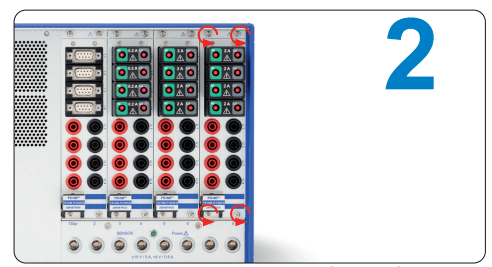

2、松開TRION3-1810M-POWER-4模塊前面板的頂部和底部的螺釘（4x），然后拉下嵌入/拉出手柄以釋放模塊。

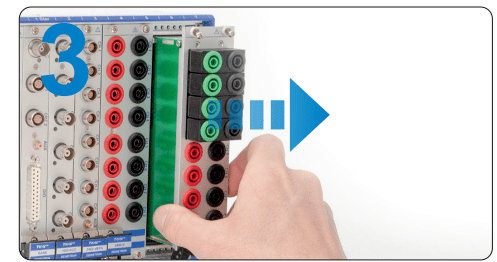

3、從殼體上拆下TRION3-1810M-POWER模塊。

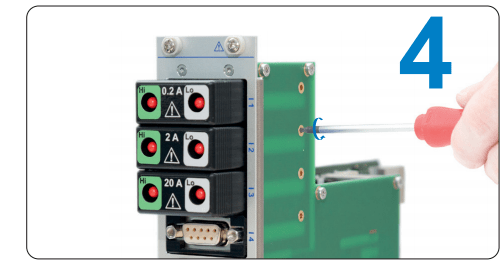

4、松開固定您要更換的通道子模塊的螺釘（M2x4、TX6）。

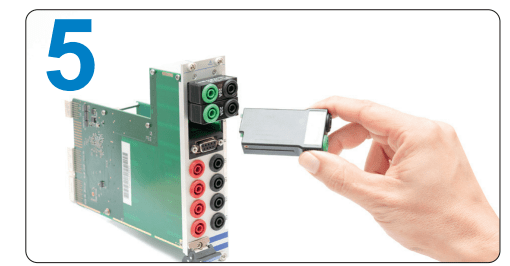

5、更換SUB子模塊。

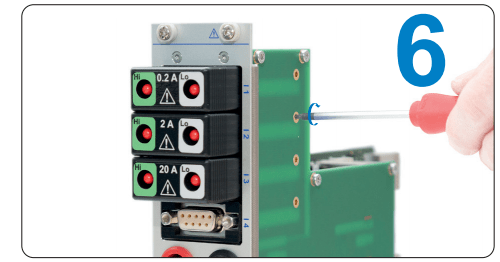

6、用TORX螺釘（M2x4、TX6）固定已更換的子模塊。最大扭矩0.2牛米

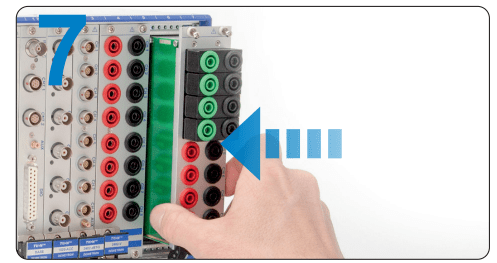

7、將TRION3-1810M-POWER-4模塊插入殼體中，直到出現(xiàn)阻力。

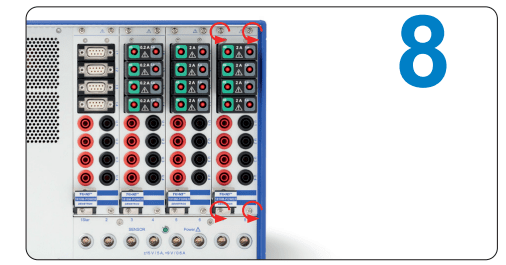

8、拉起嵌入/拉出手柄以鎖定模塊。擰緊TRION3-1810M-POWER-4模塊前面板的頂部和底部的螺釘（4X），以固定該模塊。

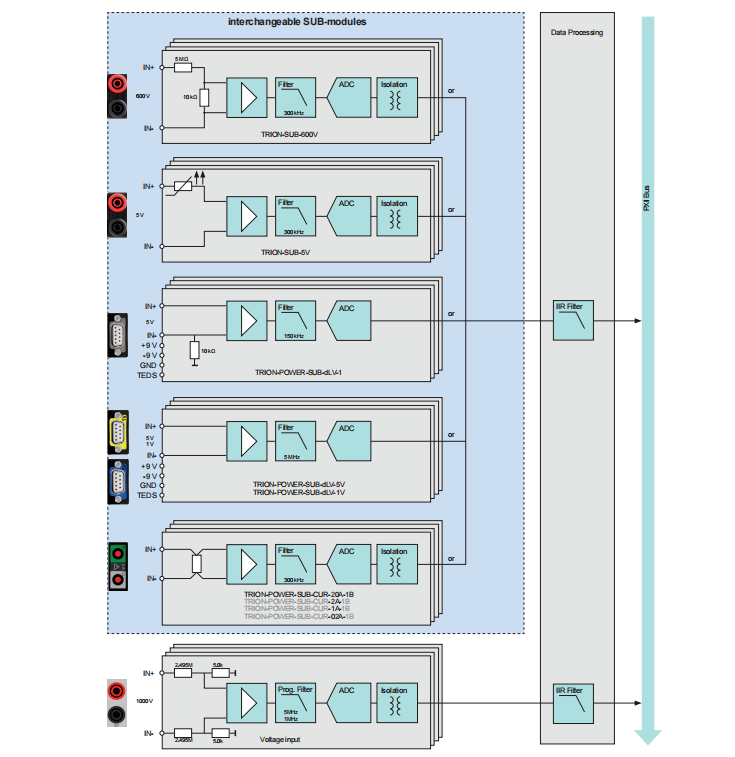

附： TRION3-1810M-POWER-4電路接線圖
